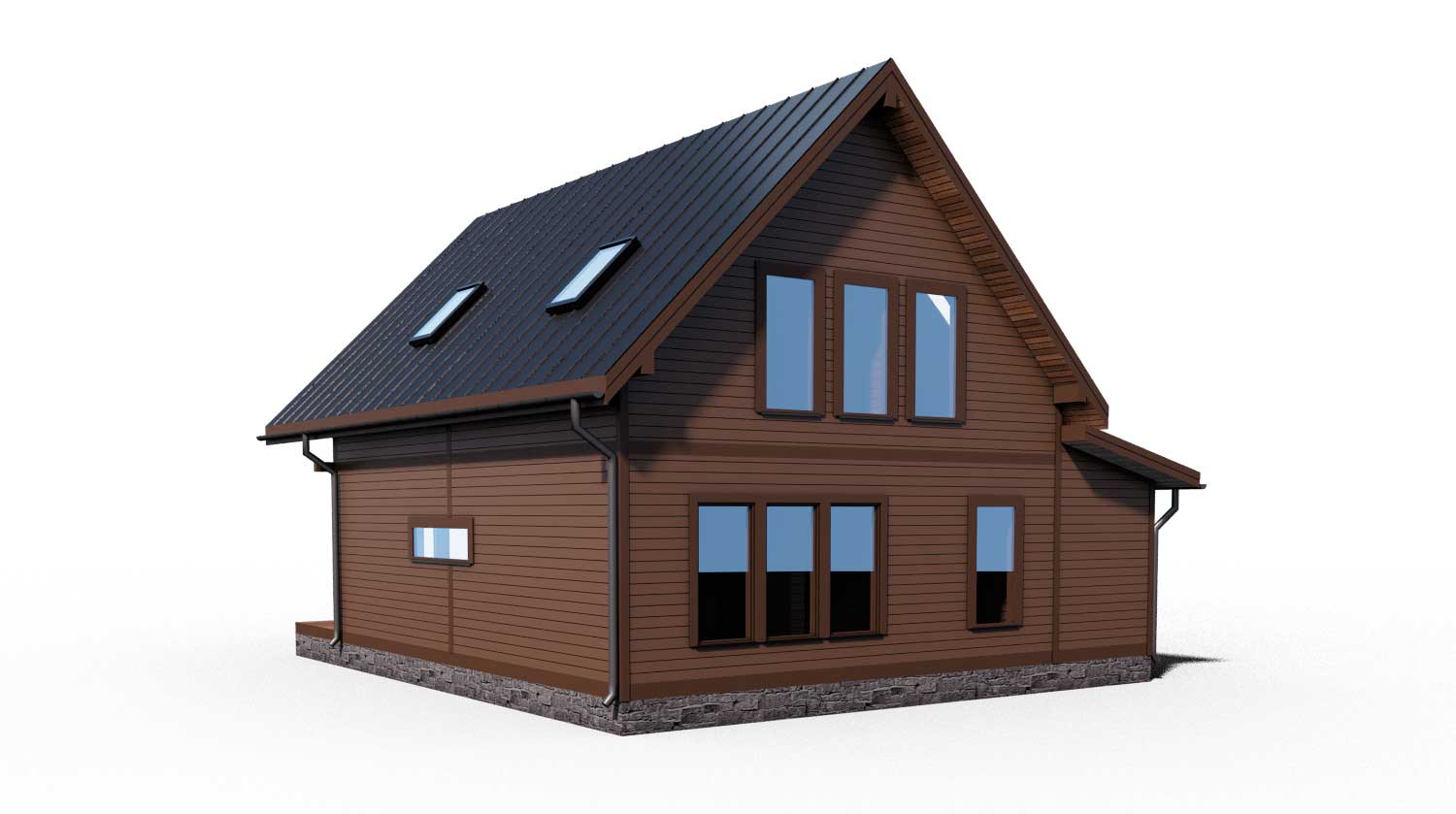

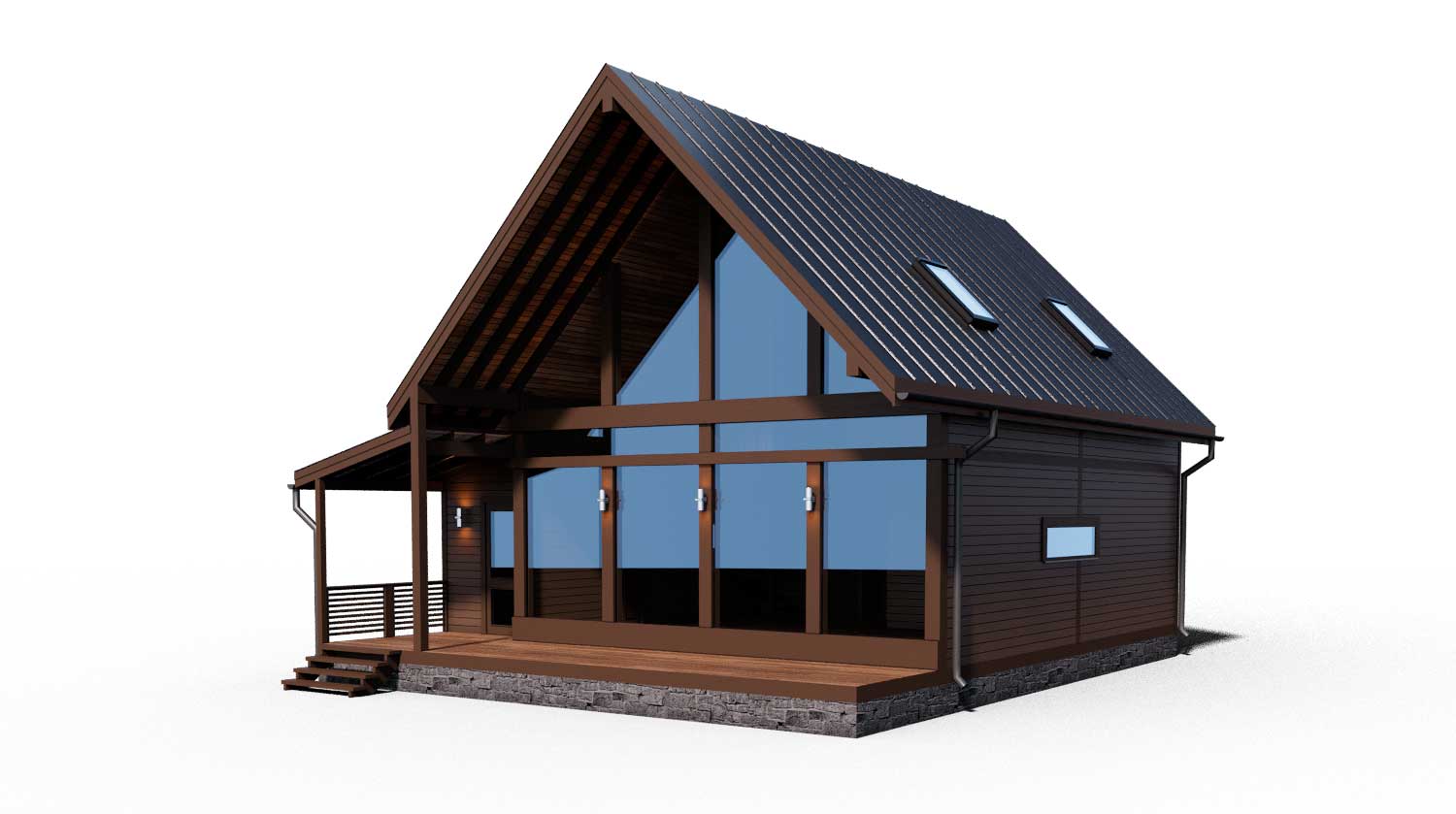

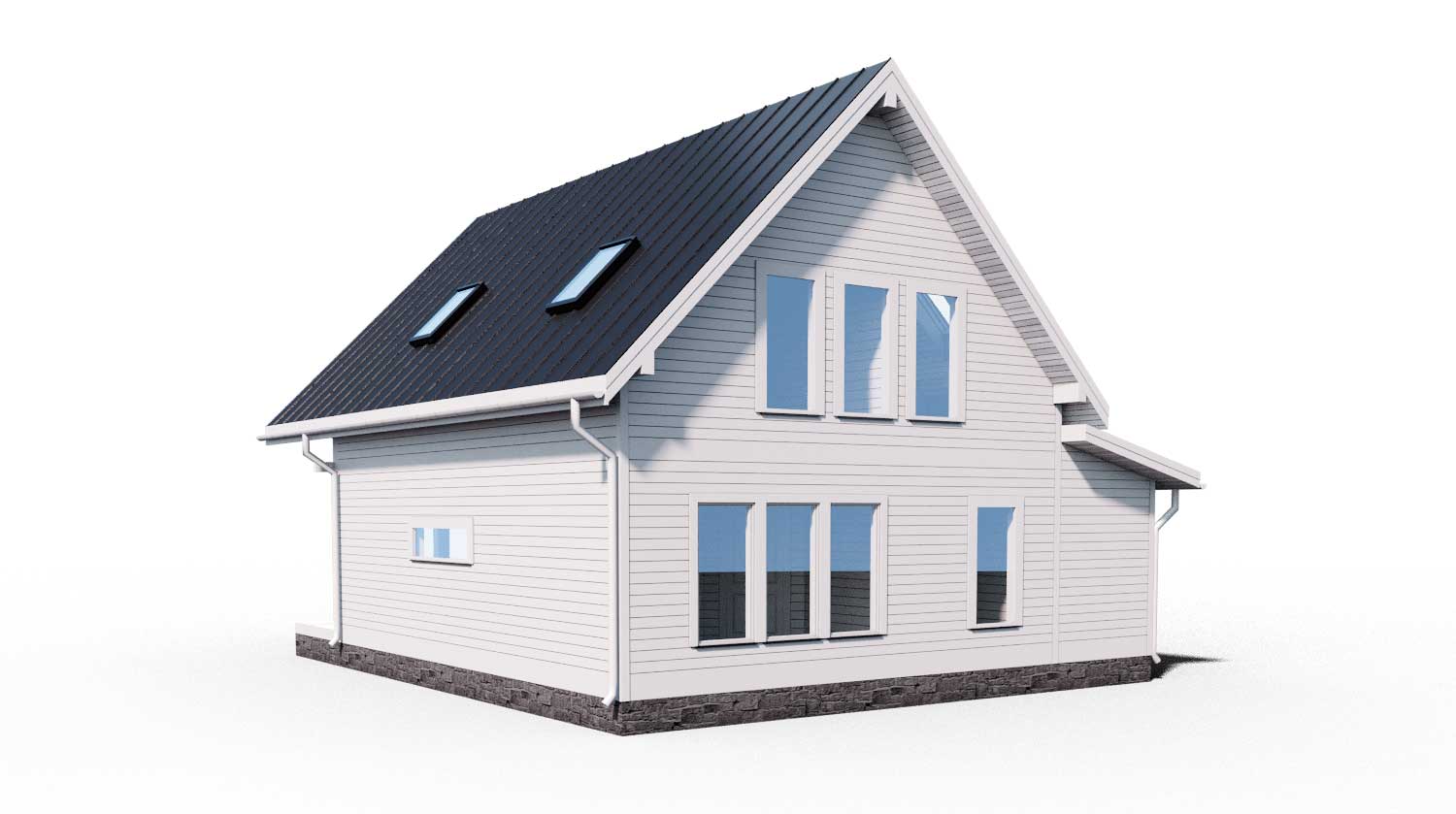

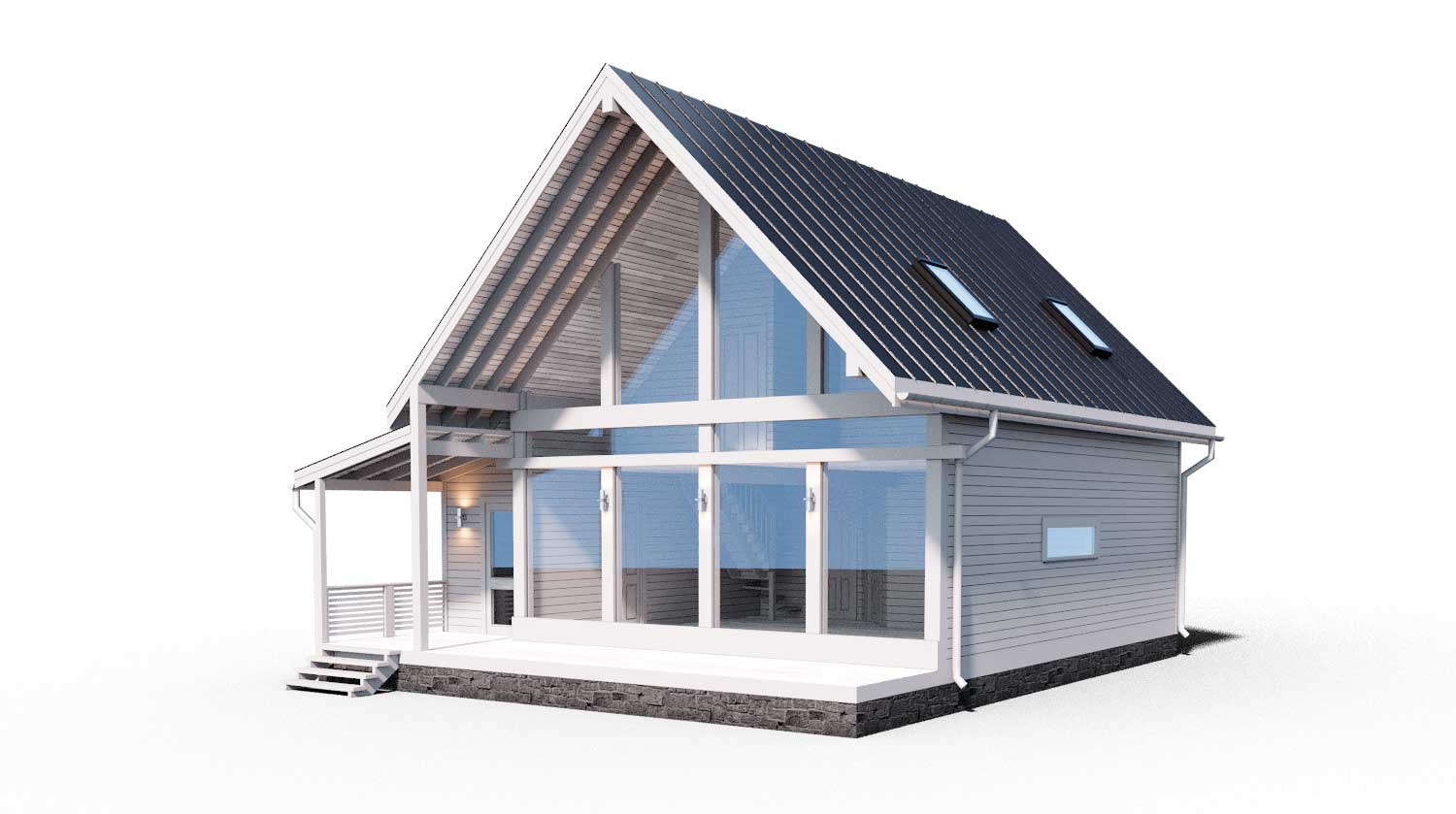

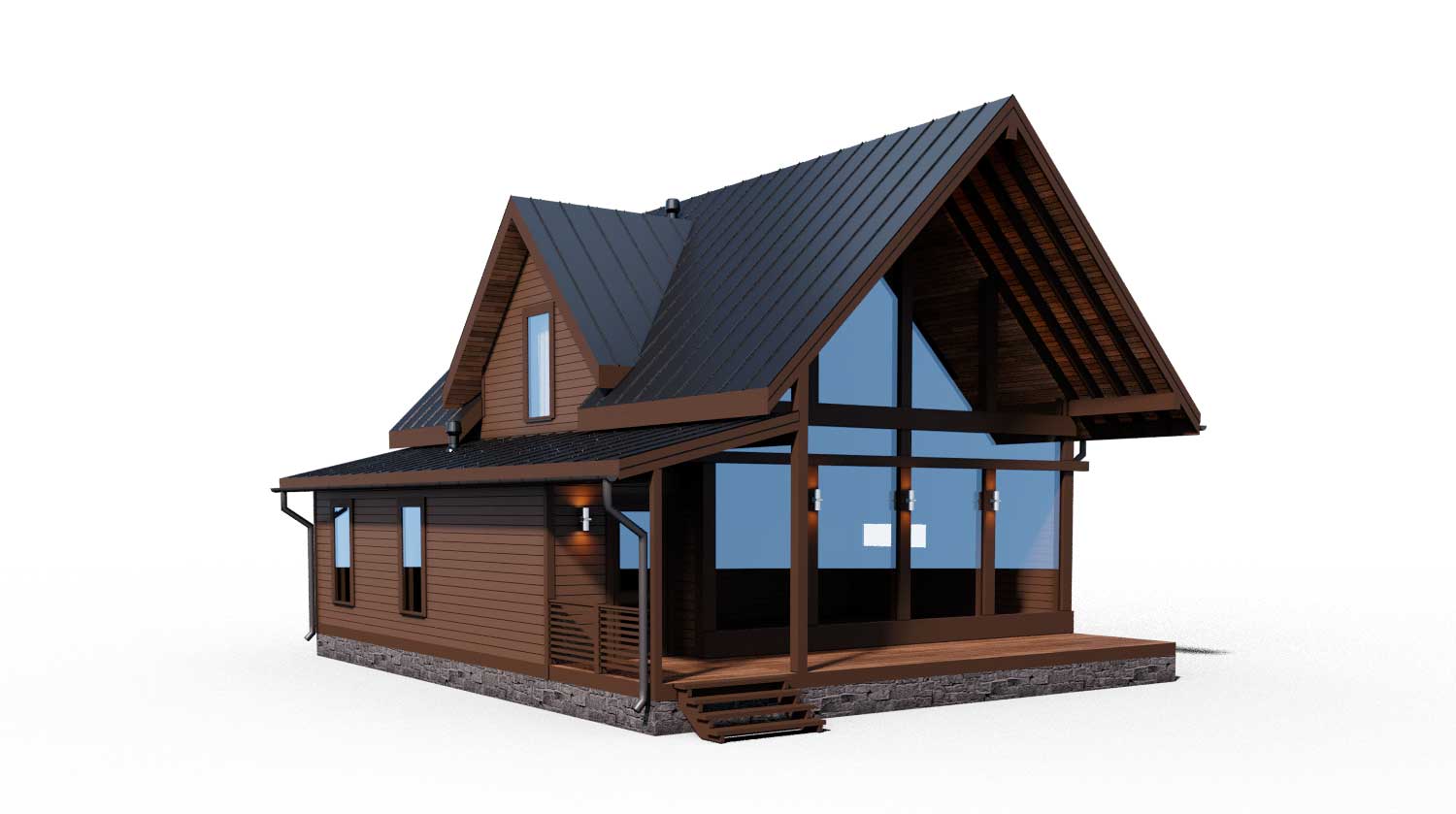

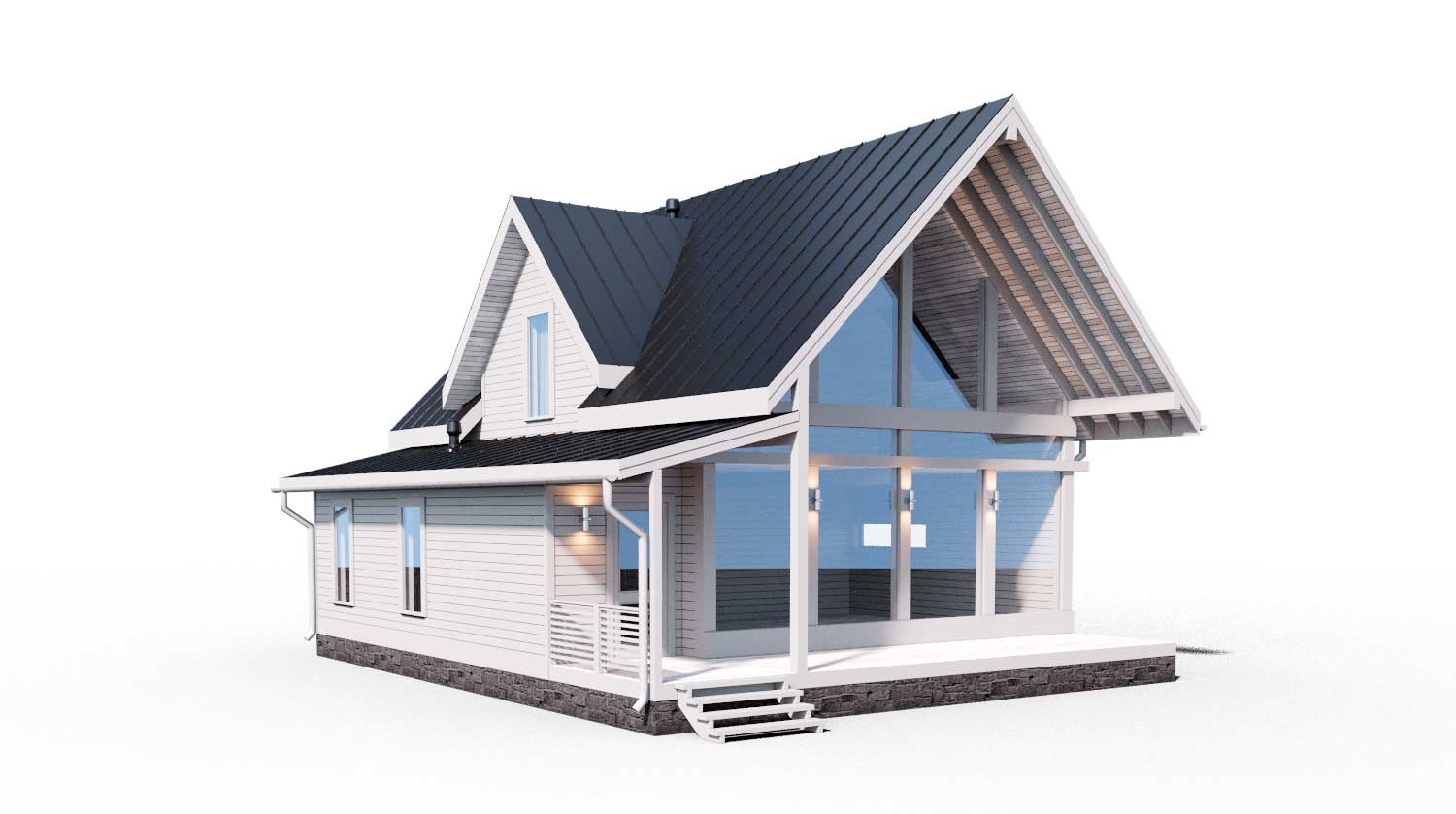

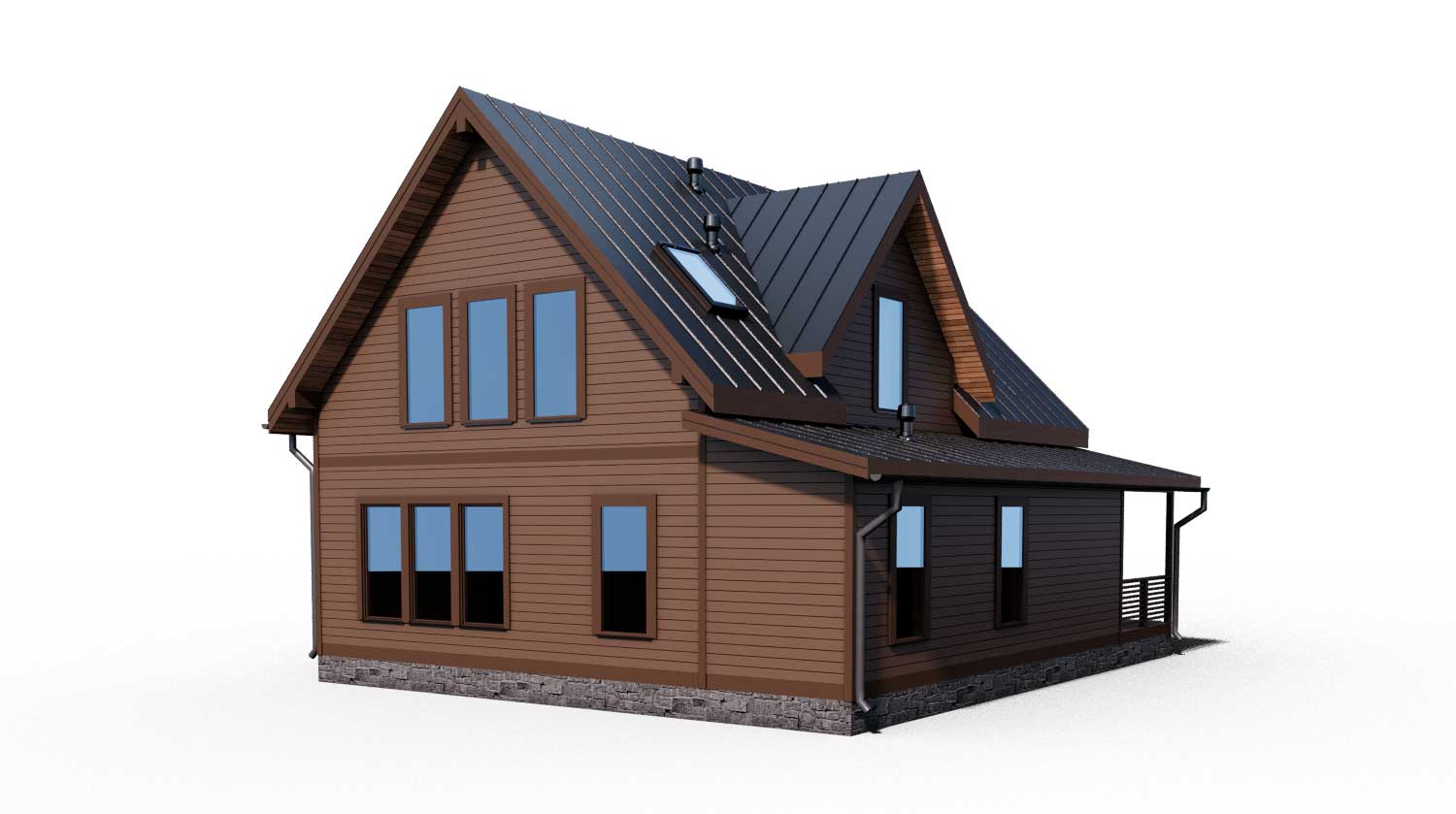

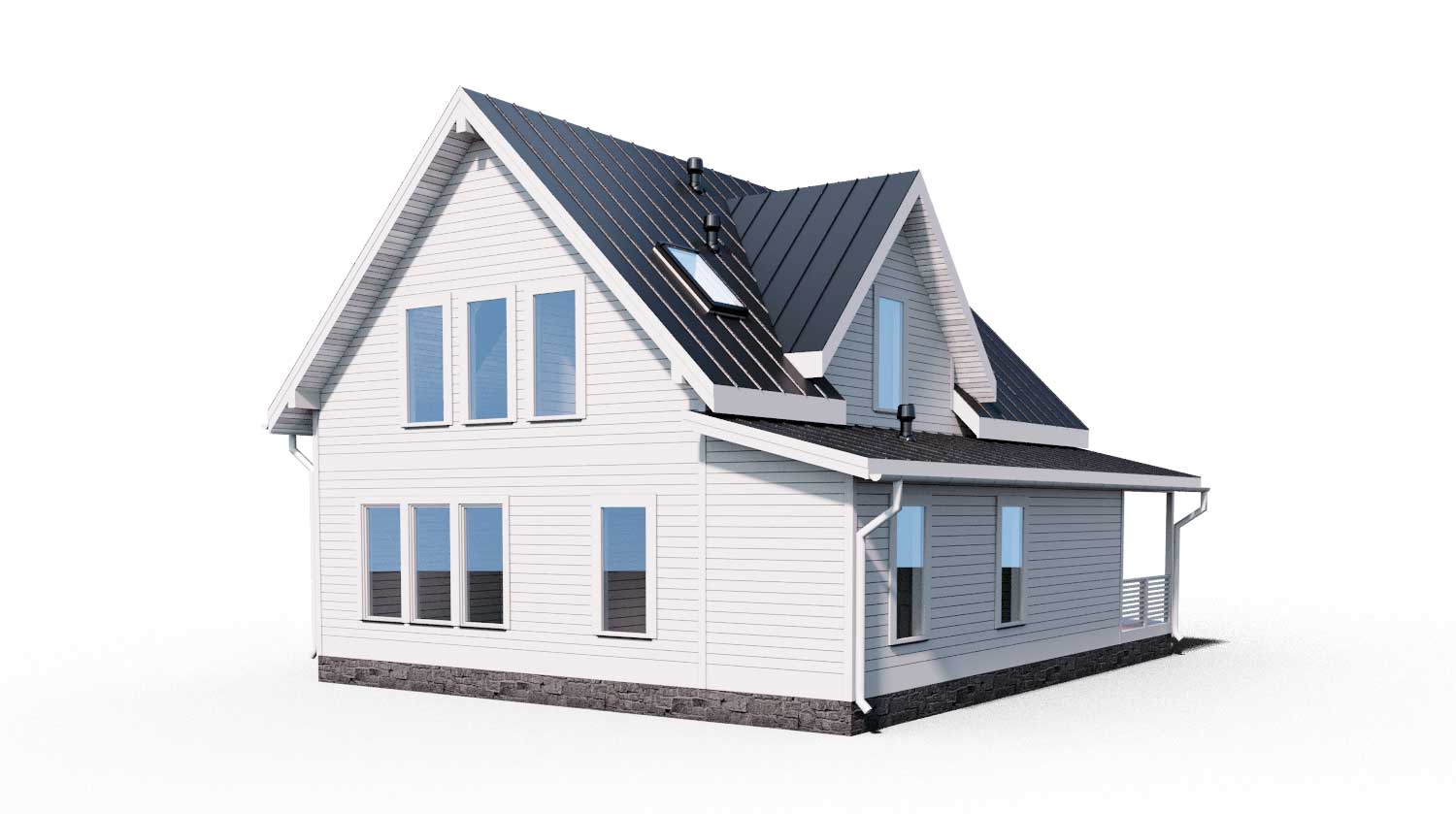

Фахверк К 120
- Технология ФАХВЕРК
- Площадь 120.00м²
3 048 800 a
* В кредит от 49776 a / мес.
Цены и комплектации
| Стандартное и доп. оснащение Фахверк К 120 |
Теплый контур
Выберите комплектацию для сравнения |
С отделкой
Выберите комплектацию для сравнения |
Пакет Инженерный
Выберите комплектацию для сравнения |
Инженерные системы на выбор
Выберите комплектацию для сравнения |
|---|---|---|---|---|
| Итого: |
| Стандартное и доп. оснащение Фахверк К 120 |
Теплый контур
Выберите комплектацию для сравнения |
С отделкой
Выберите комплектацию для сравнения |
Пакет Инженерный
Выберите комплектацию для сравнения |
Инженерные системы на выбор
Выберите комплектацию для сравнения |
|---|---|---|---|---|
| Итого: |
Теплый контур
3048800 a
* от 49776 a / мес. |
С отделкой
3709244 a
* от 56100 a / мес. |
Пакет Инженерный
805823 a
* от a / мес. |
Инженерные системы на выбор
a
* от a / мес. |
-
#
Техническое Описание дома Фахверк К 120 (Теплый контур)
-
Обвязка нижняя
- монтажная доска из лиственницы (50х150) в 2 ряда. Полы:
- лаги пола - клееные балки (210х70).
- черновой пол из оцинкованного профлиста С-8.
- 2 слоя теплоизоляционных плит установленных внахлест стыков с изоляцией швов клей-пеной Технониколь и проклейкой фольгированным скотчем, для предотвращения продувания и образования мостиков холода.
- 1-й слой плиты PIR Технониколь с фольгой 100 мм.
- 2-й слой плиты PIR Технониколь с фольгой 100 мм.
- Общая толщина утеплителя PIR Технониколь с фольгой 200мм. Силовой каркас стоечно-балочной системы фахверка:
- коньковая балка конструкционная 160х300.
- фасадный ригель конструкционная балка 160х300.
- верхний ригель конструкционная балка 160х240.
- нижний ригель конструкционная балка 200х280.
- каркас внешних стен конструкционная балка 160х200.
- нижняя обвязка конструкционная балка 160х200.
- укосы 100х145.
- сборка фахверка на шурупы Wurth (производство Германия).
- соединения бруса на герметик теплый дом сосна. Каркас внешних стен:
- каркас из калиброванной доски 48х98 (между стойками из клееного бруса). Утепление внешних стен снаружи:
- установка утеплителя на внешние стойки силового каркаса и стропила фахверка (отсутствие мостиков холода и промерзания конструкционных балок и стропил дома).
- 2 слоя теплоизоляционных плит установленных внахлест стыков с изоляцией швов клей-пеной Технониколь и проклейкой швов фольгированным скотчем.
- 1-й слой плиты PIR Технониколь с фольгой 50 мм.
- 2-й слой плиты PIR Технониколь со стеклохолстом 50мм (покрытие для нанесение штукатурки).
- Общая толщина утеплителя PIR Технониколь 100мм. Перекрытия:
- перекрытия клееные тавровые балки (180х100). Панорамное остекление фасадов:
- стеклопакеты 2-камерные толщиной 58 мм с металлопластиковой дистанционной рамкой (8КМ-16П-6К-16П-6.1.6М1):
- внутренние стекло триплекс толщиной 12мм (6+6)
- металлопластиковая дистанционная рамка толщиной 16мм
- центральное стекло каленое толщиной 6мм
- металлопластиковая дистанционная рамка толщиной 16мм
- внешнее стекло мультифункциональное, каленое толщиной 8мм.
- установка стеклопакетов производиться без пазов в брусе, на герметик с зазором между стойкой и стеклом 5мм. Окна:
- ПВХ двухкамерные цвет белый, профиль Deceuninck 76мм (4М1-10-4М1-10-4М1 /32мм/):
- окно ОП 57 ДС2 2100х490 – 1 шт
- окно ОП 61 ДС2 1200х1600 – 2 шт
- окно ОП 62 ДС2 1000х1400 – 1 шт
- окно ОП 62 ДС2 1000х2300 – 1 шт Двери:
- Входная дверь дверь ДПВ ДС2 С 2060х960 – 1 шт, профиль Deceuninck 76мм (4М1-10-4М1-10-4М1 /32мм/) Кровля:
- устройство люкарны (оконный проем в скате крыши) в стиле Барнхаус.
- стропильная система из клееных балок (190х70).
- утепление крыши сверху по стропилам - плиты теплоизоляционными фольгированными плитами PIR Технониколь 100 мм с изоляцией швов клей-пеной Технониколь и проклейкой швов фольгированным скотчем.
- устройство вентилируемого зазора кровли. Контробрешетка из бруска (40х50).
- обрешетка из доски (25х98).
- кровля дома профнастил цвет графит Ral 7024. Карнизы:

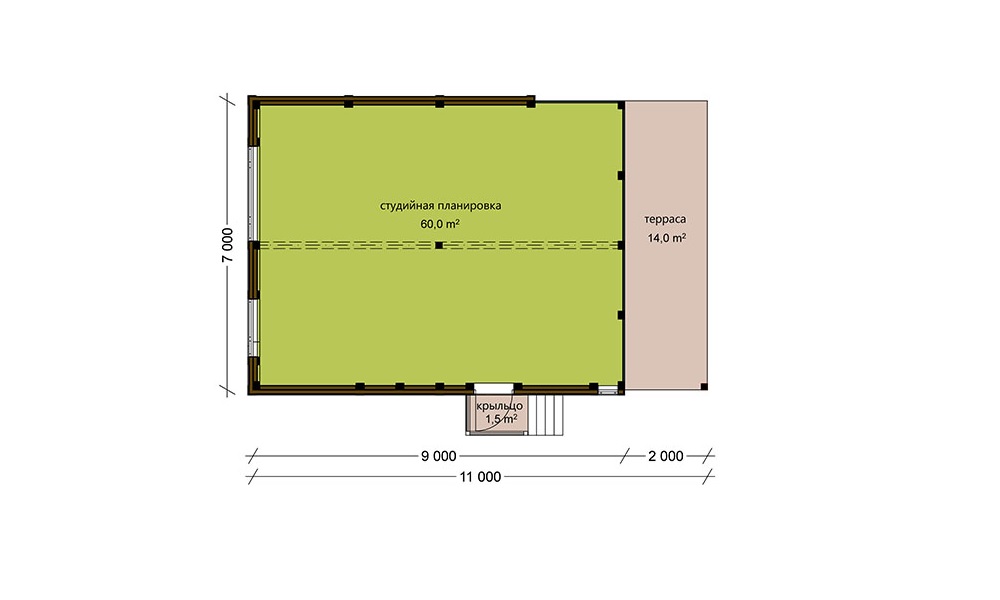

- карнизы подшиты имитацией бруса (17х130). Терраса (2х7):
- лаги террасы из калиброванной доски (38х98).
- настил пола террасы террасная доска из строг доски (32х146) фаски сняты с 4-х сторон, с отступом 10 мм от фасада дома. Входная группа:
- площадка 1х1,5.
- входные ступени деревянные.
3048800 a
* от 49776 a / мес. -
#
Техническое Описание дома Фахверк К 120 (С отделкой)
-
Обвязка нижняя
- монтажная доска из лиственницы (50х150) в 2 ряда. Полы:
- лаги пола - клееные балки (210х70).
- черновой пол из оцинкованного профлиста С-8.
- 2 слоя теплоизоляционных плит установленных внахлест стыков с изоляцией швов клей-пеной Технониколь и проклейкой фольгированным скотчем, для предотвращения продувания и образования мостиков холода.
- 1-й слой плиты PIR Технониколь с фольгой 100 мм.
- 2-й слой плиты PIR Технониколь с фольгой 100 мм.
- Общая толщина утеплителя PIR Технониколь с фольгой 200мм.
- настил 1-го этажа дома плита ЦСП 20мм. Силовой каркас стоечно-балочной системы фахверка:
- коньковая балка конструкционная 160х300.
- фасадный ригель конструкционная балка 160х300.
- верхний ригель конструкционная балка 160х240.
- нижний ригель конструкционная балка 200х280.
- каркас внешних стен конструкционная балка 160х200.
- нижняя обвязка конструкционная балка 160х200.
- укосы 100х145.
- сборка фахверка на шурупы Wurth (производство Германия).
- соединения бруса на герметик теплый дом сосна. Стены:
- каркас из калиброванной доски 48х98 (между стойками из клееного бруса).
- утепление внешних стен 1-го этажа дома плитами Knauf 50мм между стойками каркаса (48х98).
- утепление внешних стен и фронтонов 2-го этажа дома плитами Knauf 50мм между стойками каркаса (48х98).
- отделка стен 1-го этажа дома внутри гипсокартоном 9,5мм в 2 слоя.
- отделка стен 2-го этажа дома внутри гипсокартоном 9,5мм в 2 слоя.
- подготовка стен 1-го этажа дома внутри под оклейку обоев – установка серпянки на стыки гипсокартона с затиркой и шпаклевкой швов.
- подготовка стен 2-го этажа дома внутри под оклейку обоев – установка серпянки на стыки гипсокартона с затиркой и шпаклевкой швов. Утепление внешних стен снаружи:
- установка утеплителя на внешние стойки силового каркаса и стропила фахверка (отсутствие мостиков холода и промерзания конструкционных балок и стропил дома).
- 2 слоя теплоизоляционных плит установленных внахлест стыков с изоляцией швов клей-пеной Технониколь и проклейкой швов фольгированным скотчем.
- 1-й слой плиты PIR Технониколь с фольгой 50 мм.
- 2-й слой плиты PIR Технониколь со стеклохолстом 50мм (покрытие для нанесение штукатурки).
- Общая толщина утеплителя PIR Технониколь 100мм. Внешняя отделка:
- финишная отделка стен 1-го и 2-го этажа дома снаружи штукатуркой в два слоя по плитам PIR. По слоям:
- обработка грунтовкой наружных стен по утеплителю PIR со стеклохолстом.
- установка фасадной стеклосетки, предотвращающей появление трещин .
- нанесение базового слоя штукатурки.
- обработка штукатурки грунтовкой глубокого проникновения.
- нанесение финишного слоя фасадной штукатурки белого цвета.
- заполнение швов между отделкой и деревянными элементами дома герметиком.
- установка повторителей (имитации) фахверковых балок 1-го и 2-го этажей дома. Перекрытия:
- перекрытия клееные тавровые балки (180х100).
- звукоизоляция перекрытий дома плитами АкустиKnauf 50мм между перекрытий.
- настил пола 2-го этажа дома плиты ЦСП 20мм.
- отделка потолка 1-го этажа дома между балками перекрытий гипсокартоном 12,5мм в 1 слой.
- подготовка потолка 1-го этажа дома внутри под оклейку обоев – установка серпянки на стыки гипсокартона с затиркой и шпаклевкой швов. Панорамное остекление фасадов:
- стеклопакеты 2-камерные толщиной 58 мм с металлопластиковой дистанционной рамкой (8КМ-16П-6К-16П-6.1.6М1):
- внутренние стекло триплекс толщиной 12мм (6+6)
- металлопластиковая дистанционная рамка толщиной 16мм
- центральное стекло каленое толщиной 6мм
- металлопластиковая дистанционная рамка толщиной 16мм
- внешнее стекло мультифункциональное, каленое толщиной 8мм.
- установка стеклопакетов производиться без пазов в брусе, на герметик с зазором между стойкой и стеклом 5мм. Окна:
- ПВХ двухкамерные цвет белый, профиль Deceuninck 76мм (4М1-10-4М1-10-4М1 /32мм/):
- окно ОП 57 ДС2 2100х490 – 1 шт
- окно ОП 61 ДС2 1200х1600 – 2 шт
- окно ОП 62 ДС2 1000х1400 – 1 шт
- окно ОП 62 ДС2 1000х2300 – 1 шт Двери:
- Входная дверь дверь ДПВ ДС2 С 2060х960 – 1 шт, профиль Deceuninck 76мм (4М1-10-4М1-10-4М1 /32мм/) Кровля:
- устройство люкарны в стиле Барнхаус.
- звукоизоляция крыши дома плитами АкустиKnauf 50мм между стропил.
- отделка потолка 2-го этажа между стропил гипсокартоном 12,5мм в 1 слой.
- подготовка потолка 2-го этажа между стропил под оклейку обоев – установка серпянки на стыки гипсокартона с затиркой и шпаклевкой швов .
- стропильная система из клееных балок (190х70).
- утепление крыши сверху по стропилам - плиты теплоизоляционными фольгированными плитами PIR 100 мм с изоляцией швов клей-пеной Технониколь и проклейкой фольгированным скотчем для предотвращения продувания и образования мостиков холода.
- контробрешетка из бруска (40х50).
- обрешетка из доски (25х98).
- кровля дома профнастил цвет графит Ral 7024. Карнизы:
- карнизы подшиты имитацией бруса (17х130). Терраса (2х7):
- лаги террасы из калиброванной доски (38х98).
- настил пола террасы террасная доска из строг доски (32х146) фаски сняты с 4-х сторон, с отступом 10 мм от фасада дома. Входная группа:
- площадка 1х1,5.
- входные ступени деревянные.
3709244 a
* от 56100 a / мес. -
#
Пакет Инженерный
-
Ввод в дом узла коммуникаций:
- Установка в пол закладных труб на водоснабжение и канализацию с выводом 200мм ниже уровня чернового пола. Скрытая система канализации и водоснабжения:
- Установка 3х точек канализации в санузле на слив воды (1 точка раковина, 1 точка душевая кабина, 1 точка стиральная машина), труб из поливинилхлорида (ПВХ) диаметром 50мм и 1й точки унитаза, труба из поливинилхлорида (ПВХ) диаметром 110мм.
- Установка 1ой точки канализации на кухне на слив воды (мойка) диаметр ПВХ трубы 50мм.
- Установка 8ми точек для подачи воды в санузел (2 точки раковина, 2 точки душевая кабина, 1 точка стиральная машинка, 2 точки бойлер для нагрева воды, 1 точка унитаз), на кухню 2 точки (мойка).
- Разводка полипропеленовых (PPR) армированных труб диаметром 20мм на кухню и в санузел.
- Установка в стены закладных труб на водоснабжение ПНД 32 и канализацию ПВХ 110 с выводом из стены до 350мм и установкой заглушек на трубы внутри дома. Система рекуперации воздуха:
- Установка 4х точек рекуперации (2шт 1эт, 2шт 2эт) Marley MEnv 180 plus производство Германия.
- Рекуператоры каждые 2часа полностью обновляют чистый отфильтрованный воздух внутри помещения.
- В холод, при помощи рекуператоров помещение подогревается, а в жару охлаждаются за счет энергии отводимого воздуха.
- Керамические элементы теплообменника предотвращают пересыхание воздуха в жилом помещении и обеспечивают комфортный внутренний микроклимат. Система вентиляции:
- Установка 8 каналов приточно – вытяжной системы вентиляции (1этаж 4 канала, 2 этаж 4 канала).
- Каналы расположены в конструктиве каркасных перегородок, приток 1 и 2 этажей устанавливается на высоте 200мм от пола, отток на 1 этаже расположен в потолке, на 2 этаже на высоте 2300мм от уровня пола.
- Выход вентиляции осуществляется через кровлю дома. Комплект скрытой электропроводки:
- Мощность электропроводки 15 кВт. В комплекте бокс, автоматы 10А, 16А, 25А, УЗО 32А, УЗО 63А.
- Скрытая разводка производится внутри конструктива стен, медным 3х жильным не горючим кабелем NYM уложенным в металлорукаве с ПВХ изоляцией.
- Установка двойных встроенных розеток белого цвета с заземляющим контактом.
- Установка одинарных и двойных встроенных выключателей цвета карбон.
- Установка подвесных патронов для освещения. Установка дизайнерских светильников на 1 и 2 этаж:
- Монтаж и подключение 6-ти люстр на 1-м и 2-м этаже.
- Монтаж и подключение 14-ти лучевых светильников на 1-м этаже.
- Установка датчика движения на 360*. Санузел с раковиной унитазом и душевой 1эт.:
- Душевая кабина «VERONA» угловая 90х90см с высоким поддоном, душем и гидромассажем.
- Установка раковины «CERSANIT» 50.5х40х14см и напольного унитаза с бачком «Santek Бореаль» 36х67х75см. Смесители «GROHE»:
- Смеситель для раковины однорычажный с технологией экономии воды. Отделка санузла плиткой:
- Отделка 4х стен выполняется настенной керамической плиткой.
- Отделка пола выполняется напольной плиткой керамогранит.
- Отделка потолка не выполняется.
805823 a
* от a / мес. -
#
Инженерные системы на выбор
-
Электрокотел с бойлером с дистанционным управлением «Умный дом»:
- Установка одноконтурного электрического котла «Protherm» мощностью 9 кВт, предназначенного для отопления помещений загородного дома. В котел встроен 8-ми литровый расширительный бак и циркуляционный насос с автоматическим воздухоотводчиком.
- Установка модуля дистанционного управления ZONT H-1 для удалённого доступа к системе отопления, с беспроводным датчиком температуры. С помощью такого интеллектуального GSM-термостата можно регулировать температуру в системе отопления через интернет или с помощью мобильного телефона.
- Установка бойлера косвенного нагрева на 58 литров «Protherm» WH B 60Z . Бойлер косвенного нагрева стремиться максимальным образом использовать тепло электрического котла.
- Непрямой нагрев воды для системы ГВС, является наиболее энергетически эффективным, экономичным и грамотным способом для подогрева воды из всех доступных методов. Теплый пол «Технология» 1эт:
- Установка комплекта теплого пола производится деревянному настилу из шпунтованной доски 35х130 с устройством воздушных каналов и укладкой ЦСП 10мм.
- Водяной тёплый пол представляет собой коллекторную группу, подключенную к котлу через систему трубопроводов и клапанную арматуру.
- Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующим запорно-регулируемым механизмом.
- По каждой из веток коллектора теплоноситель, при помощи циркуляционного насоса перенаправляется в определенные трубопроводы ТП.
- Система трубопровода из сшитого полиэтилена PEX, укладывается в пазы подпольного пространства на фольгированное основание, для более эффективной аккумуляции и отражения тепла в доме. Теплый пол «Технология» 2эт:
- Установка комплекта теплого пола производится деревянному настилу из шпунтованной доски 35х130 с устройством воздушных каналов и укладкой ЦСП 10мм.
- Водяной тёплый пол представляет собой коллекторную группу, подключенную к котлу через систему трубопроводов и клапанную арматуру.
- Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующим запорно-регулируемым механизмом.
- По каждой из веток коллектора теплоноситель, при помощи циркуляционного насоса перенаправляется в определенные трубопроводы ТП.
- Система трубопровода из сшитого полиэтилена PEX, укладывается в пазы подпольного пространства на фольгированное основание, для более эффективной аккумуляции и отражения тепла в доме. Система биологической очистки НТ – БИО
- Локальное очистное сооружение «НТ - БИО 2» с четырехступенчатой очисткой стоков внутри станции.
- Монтаж производится в подготовленный застройщиком котлован с обсыпкой корпуса песком и послойной утрамбовкой.
- При обсыпке корпуса песком станция одновременно заполняется водой для выравнивания внутреннего и внешнего давления.
- Далее происходит подсоединение и укладка в траншею 5 п.м. подводящих утепленных канализационных ПВХ труб диаметром 110мм и 4 п.м. отводящего трубопровода от насоса из ПЭ трубы диаметром 32мм.
- Так же в траншею закладывается 10 п.м. электрического кабеля ВВГ 3х1.5 в гофротрубе ПНД диаметром 20мм , в септик устанавливается насос и компрессор.
- После этого производится пуско – наладка системы. Технические характеристики:
- Габаритные размеры (ВхШхД) – 210х120х230
- Производительность, м3/сутки – 0.6
- Количество жителей, чел – до 4
- Максимальный залповый сброс стоков, л – 260
- Потребляемая эл. Энергия, кВт/сутки – 1.0 Вода для наполнения станции предоставляется заказчиком. Песок для обсыпки станции предоставляется заказчиком (от 3.0 м3) или оплачивается отдельно.
a
* от a / мес.
руб.
1 шт.
- черный
- белый
- оранжевый
- Сайдинг
Видео дома
ФАХВЕРКОВЫЙ ДОМ
Фахверковые дома — удачное сочетание вековых немецких традиций и современных технологий производства и строительства домов.
В основе дома заложен жесткий пространственный каркас из конструкционных стоек (вертикальных элементов), конструкционных балок и ригелей (горизонтальных элементов) и укосов (диагональных элементов). Укосы и ригеля придают жесткость и прочность каркасам фахверковых домов. Заполнять проемы между стойками можно любым строительным материалом, что придает универсальность технологии, а применение панорамного остекления делает строение необычайно красивым, современным и стильным.
Хотите такой дом? Заполните заявку!
-
Чтобы начать наше сотрудничество Вам необходимо позвонить по телефону: 8 (800) 250-250-5 или отправить заявку, и наш менеджер перезвонит Вам, чтобы обсудить условия и договориться об удобном времени Вашего визита на выставочную площадку в любой день с 10:30 до 19:00 по адресу: Москва, Варшавское шоссе, дом 125ж, с22.
